Ошибки при монтаже теплого пола

Неправильное подключение труб, отсутствие соответствующей влагоизоляции, плохое армирование стяжки, неправильно подобранная мощность теплых радиаторов, неподходящий коллектор – вот лишь некоторые распространенные ошибки при монтаже теплого пола. К чему приводит небрежность при монтаже и как избежать ошибок при монтаже, чтобы наслаждаться энергосберегающим и комфортным отоплением дома?

Преимущества напольного отопления включают благоприятное распределение температуры (теплее на уровне ног, прохладнее на уровне головы), дополнительное пространство в доме (отсутствие радиаторов) и равномерное распределение тепла по всему помещению. Эффект может быть испорчен ошибками при монтаже, которые часто дают о себе знать только во время первого запуска системы отопления, когда полы готовы, что сильно затрудняет проведение регулировок. Каких ошибок следует избегать?

Почему стоит выбрать теплый пол?

Высокая популярность напольного отопления обусловлена его многочисленными преимуществами. В наше время мы проводим много времени в помещении. Полы с подогревом обеспечивают наиболее оптимальное распределение температур в интерьере: теплее всего возле ног и немного прохладнее на уровне головы. Хотя мы, вероятно, не осознаем этого каждый день, температура в наших жилых комнатах влияет на наше самочувствие и здоровье. Благодаря правильному вертикальному распределению тепла, в интерьерах с теплым полом нам легче дышится.

Теплый пол также является идеальным решением для аллергиков и людей с астмой: поскольку, в отличие от настенных радиаторов, тепло здесь передается не поднимающимися нагретыми массами, а излучением, движение загрязняющих веществ, содержащихся в воздухе, ограничено. Кроме того, подогрев пола не пересушивает воздух, поэтому можно избежать проблем с сухостью слизистых оболочек.

Огромным преимуществом теплых полов является экономия энергии. Поскольку это низкотемпературная система, нет необходимости нагревать воду до высокой температуры — в отличие от традиционных радиаторов. Кроме того, для охлаждения помещений можно использовать систему поверхностного нагрева.

Стоит отметить, что поддержание порядка в доме с поверхностным отоплением менее хлопотно, чем в случае с радиаторами: элементы такой установки не нужно чистить, так как они скрыты под отделочным слоем. Огромным преимуществом напольного отопления является также эстетика: такая установка просто незаметна.

Установка теплого пола без проекта

Теплый пол должен запланирован еще на этапе строительства дома и спроектирован проектировщиком сантехнического оборудования. Необходимо учитывать такие факторы, как расстояние между трубами, температура и давление воды, размер помещения, которое мы собираемся обогревать, и тип напольного покрытия, которое будет уложено в помещении, обогреваемом теплым полом. Отсутствие надлежащего проекта и документации может стать большой проблемой не только во время монтажных работ, но, главным образом, во время возможных сбоев и необходимости ремонта установки.

Отсутствует документация по отопительным контурам

На плане помещения следует обозначить фактический маршрут труб отопления, особенно в местах перехода между помещениями, у стен и под окнами. В качестве альтернативы можно сделать фотографии с помощью шаблона (например, спичечного коробка, измерительной ленты) для определения фактических размеров петли. Это поможет избежать случайных повреждений при креплении, например, плинтусов или других элементов, требующих сверления в полу.

Неправильная организация работ

Подогрев пола следует проводить после распределения всех других установок и завершения штукатурных работ. В противном случае могут быть повреждены как трубы отопления, так и другие устройства. Также ошибочно устанавливать распределительные шкафы и распределители только после прокладки труб. Такая организация работы может привести к повреждению уже установленной системы.

Неправильно подготовленное и изолированное основание

Основание, на котором будет установлен теплый пол, должно быть выровнено, очищено и тщательно высушено, чтобы избежать риска развития грибков или плесени. Основание также должно быть защищено пленкой, которая защитит установку от проникновения влаги извне. В противном случае бетонная стяжка, покрывающая теплый пол, может прогнуться, что приведет к разрушению установки. Подогрев пола также не следует устанавливать в сыром здании без дверей и окон.

Подогрев пола должен быть запланирован еще на этапе строительства дома и спроектирован проектировщиком сантехнического оборудования.

Неправильно спроектированный отопительный контур

Контур, образованный трубами теплого пола, уже обозначен в проекте — и должен строго соблюдаться, чтобы установка работала правильно. Если один контур слишком длинный, отопление может вообще не работать, так как не может быть обеспечено необходимое давление воды. Стандартно длина одного контура не должна превышать примерно 80-100 м, в зависимости от диаметра труб (по принципу: меньший диаметр = более короткий контур). Трубы также не должны прокладываться слишком близко друг к другу, поскольку это может привести к перегреву пола во время эксплуатации, что приведет к его повреждению.

Подключение теплого пола к стандартному радиаторному коллектору

Теплый пол не должен быть подключен к распределителю, обслуживающему стандартные радиаторы — оно должно быть оснащено термостатическими клапанами и клапанами регулировки потока. Температура воды в теплом поле должна быть ниже, чем в традиционных настенных радиаторах: максимальная температура может составлять около 40-50˚C.

Контур, образованный трубами теплого пола, уже обозначен в проекте — и его необходимо строго соблюдать, чтобы установка работала правильно.

Ошибки теплого пола — неправильный распределитель

Еще одна довольно распространенная ошибка связана с выбором коллектора с подходящей комплектацией. Коллектор для напольного отопления должен быть оснащен клапанами регулирования потока и вставками термостатических клапанов.

Обычный радиаторный коллектор не подходит, так как в нем нет возможности отключения отдельных контуров и нет гидравлического регулирования. Кардинальной ошибкой является подключение контуров напольного отопления и стальных радиаторов от одного коллектора при температуре подачи, например, 70 °C, что подходит для радиаторов, но неприемлемо для напольного отопления, где температура воды не должна превышать 55 °C.

Если напольное отопление планируется только для одной комнаты на этаже, отдельный коллектор не нужен, но без клапана ограничения температуры обратного потока, который будет контролировать температуру воды в трубе напольного радиатора, вам точно не обойтись. Такое решение не может быть использовано в большом помещении, так как потери давления не должны превышать разумных значений.

Трубы не закреплены должным образом

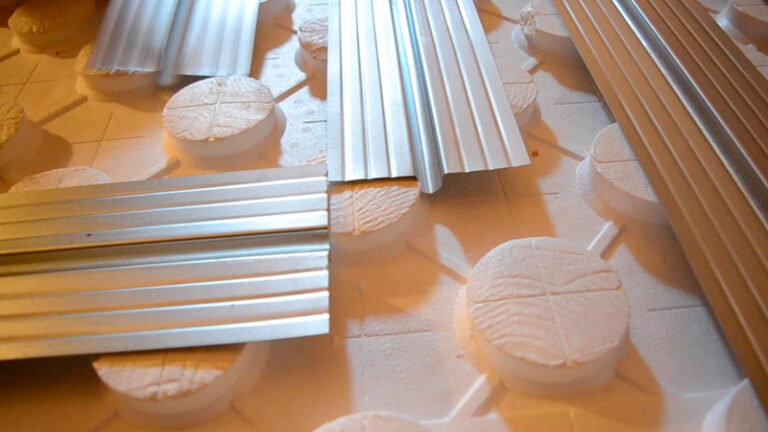

Трубы отопления должны быть надежно закреплены на основании: на слой полистирола укладывается специальная пленка с анкерной сеткой, к которой трубы крепятся с помощью соответствующих клипс, входящих в систему данного производителя отопления. Если используются материалы низкого качества или не соблюдаются требования производителя, трубы могут даже отделиться от основания при заливке бетонной стяжки или во время ее схватывания.

Ошибки теплого пола — отсутствие контрольных устройств

Монтаж напольного отопления должен основываться на проекте — расстояние между трубами планируется с учетом толщины стяжки, материала пола и параметров воды в установке. Также важно установить соответствующие устройства контроля, которые часто не принимаются во внимание монтажниками из-за экономии.

Это большая ошибка — температура пола может быть переменной и случайной — в одно время она будет слишком холодной, в другое — слишком горячей. Аналогичная проблема возникает в случае неправильно выбранной кривой отопления — неправильная настройка погодной автоматики приводит к тому, что весной и осенью температура в помещении может колебаться.

Неправильное крепление труб или укладка их непосредственно в бетон

Отопительные трубы должны быть правильно закреплены на основании — для этого используются специальные клипсы и изоляция с анкерной сеткой. Если установка включает в себя медные элементы, то трубы не следует устанавливать непосредственно в бетон, так как они будут корродировать. Поэтому перед установкой их следует защитить дополнительным пластиковым слоем.

Отсутствие компенсационных швов в теплых полах

Деформационные швы в теплых полах необходимы, так как пол может менять объем под воздействием тепла во время эксплуатации. Если при укладке не учитывать компенсационные швы, в полу могут образоваться трещины. Окантовочная лента должна быть установлена — как следует из названия — по краю комнаты и у двери. Если вы имеете дело с большим помещением, разделите его на более мелкие зоны и установите дополнительные деформационные швы.

Трубы отопления должны быть надежно закреплены на основании: на слой пенополистирола укладывается специальная пленка с анкерной сеткой, к которой трубы крепятся с помощью соответствующих клипс, входящих в систему данного производителя отопления.

Отсутствие проверки на герметичность

Проверка на герметичность проводится после закрепления труб, перед заливкой бетона. Некоторые монтажники пропускают этот этап или выполняют его неправильно, например, закладывая в трубы воздух вместо воды. Однако, чтобы убедиться, что нигде в установке нет утечек, необходимо провести испытание водой под давлением. В противном случае, если утечка обнаружится после заливки стяжки, ремонт будет гораздо более проблематичным и повлечет за собой дополнительные расходы.

Ошибки теплого пола — неправильно выполненная стяжка

К бетонной стяжке, которая является завершающим этапом укладки теплого пола, также нельзя относиться пренебрежительно. Для того чтобы стяжка лучше проводила тепло, лучше формировалась и была более прочной, в нее можно добавить специальную примесь. Если теплый пол укладывается в помещении, где ожидаются дополнительные постоянные нагрузки, например, ванна или душевая кабина в ванной комнате, то стяжку следует армировать — однако, армирование может быть установлено только в месте повышенной нагрузки. Кроме того, стяжка не должна высыхать слишком быстро, поэтому строительство должно быть закончено так, чтобы в течение примерно 2-3 недель окна и двери в помещении с напольным покрытием оставались закрытыми.

Стяжка будет более прочной, если при ее приготовлении использовать соответствующий пластификатор, который не только уменьшает количество воды в замесе, но и уменьшает пористость стяжки, повышая ее теплопроводность. Пластифицирующая добавка — это элемент, входящий в состав многих систем теплых полов.

Ошибки теплого пола при прогреве стяжки

Важно помнить, что способ нагрева стяжки в системах теплого пола отличается от стандартной стяжки. Стяжка, толщина которой в два раза меньше, требует более длительного времени затвердевания. Стандарт четко определяет, что в цементных стяжках система обогрева может быть запущена не ранее, чем через 21 день. Попытки ускорить этот процесс путем нагревания свежей смеси влекут за собой слишком быстрое удаление воды, необходимой для процесса схватывания.

Стяжка, подвергшаяся такому воздействию, покажет более низкую прочность, а в худшем случае может даже возникнуть ситуация, когда силы сцепления стяжки с поверхностью трубы настолько ослабнут, что может возникнуть проблема с поглощение теплового расширения.

Процесс нагревания должен проходить медленно. Начинаем с повышения температуры воды для нагрева примерно на 5-10°C выше температуры окружающей среды и повышаем ее еще на 5°C каждые 2-3 дня до достижения температуры 45-50°C, которую следует поддерживать в течение 5 дней. Затем применяется обратная процедура, т.е. температура греющей воды снижается на 5°C до достижения температуры примерно 20-25°C. Период нагревания должен длиться не менее 8 дней.

Сквозняки, вызванные открытыми до конца окнами, не способствуют процессу застывания. В жаркую погоду рекомендуется поддерживать его влажность, накрывая стяжку пленкой по всей поверхности. Процедура предварительного прогрева стяжки требует от нас установки всех окон и наружных дверей в здании, где мы собираемся запустить систему напольного отопления.

Отсутствие процесса предварительного прогрева приводит к деформации плиты, которая имеет различное содержание влаги в верхней и нижней зонах. При монтаже вода скапливается в верхней части плиты, а ее нижняя часть, где нагреваются трубы, остается сухой. При таком распределении влаги можно ожидать, что края плиты прогибаются вниз, а это приводит к потере опорной плоскости, которой должна быть горизонтальная изоляция.

Ошибки теплого пола — неровности в стяжке

При заливке стяжки необходимо соблюдать основные правила безопасности, а в случае с теплым полом — в первую очередь следить за тем, чтобы не проколоть встроенные трубы, что может произойти при неосторожном использовании острых инструментов. В обязанности бетонщика также входит проверка правильности расположения лент компенсаторов в краевых и разделительных зонах полей нагрева.

Любые перегибы должны быть устранены, чтобы лента оставалась вертикальной по отношению к стенам во время заливки. Хороший профессионал знает, что расширительные и краевые планки никогда не должны быть обрезаны по размеру, но также должны выходить за пределы гладкой стяжки, чтобы последующие бригады имели четкую линию разграничения при укладке, например, плитки.

Очень важно работать с компетентными командами на каждом этапе. Даже самая лучшая установка теплого пола может быть поставлена под угрозу из-за недостатка знаний и компетентности следующих специалистов на строительной площадке. Подрядчики по укладке полов играют здесь важную роль.

Знание процессов, происходящих в работающем теплом полу, не всегда очевидно. Поэтому нелишним будет проинформировать людей, которые будут укладывать плитку, о том, что в доме есть пол с подогревом. Подсказкой для опытного глаза являются ярко выраженные следы на полу, которые вызваны усадкой раствора во время схватывания и работой нагревательных панелей в период прогрева.

В месте расширения лент образуются трещины, которые сообщают о разделении стяжки, которое должно быть сохранено, т.е. здесь должен быть эластичный шов. В противном случае возникнут напряжения, вызывающие трещины на плитке.

Неподходящее напольное покрытие для теплого пола

Теплый пол чаще всего используется в помещениях, где уложена керамическая плитка, то есть в кухнях и ванных комнатах, а также, возможно, в коридорах. Если мы хотим установить теплый пол под панелями, они должны быть достаточно тонкими, чтобы эффективно пропускать тепло. Важно, что подложка под панелями должна быть перфорированной. Однако неэффективно устанавливать теплый пол под паркет или ковер. На пол с подогревом также не рекомендуется укладывать плотные напольные ковры или слишком массивные предметы мебели, которые будут блокировать тепловой поток.

Такое изменение существенно влияет на эффективность системы отопления, снижая ее тепловую мощность в два раза. В результате помещение может недостаточно обогреваться при низкой наружной температуре.

Однако в таких ситуациях нельзя повышать температуру подачи выше допустимого значения, так как это может привести к повреждению установки и напольного покрытия. В таких ситуациях лучше использовать дополнительные источники тепла, например, электрические радиаторы.
